HỆ THỐNG CHỮA CHÁY KHÍ ANYFIRE – S TEC HÀN QUỐC



Chúng tôi có hai nhóm sản phẩm để khách hàng lựa chọn:

  • Nhóm sử dụng khí FM-200 nhập từ Dupont – Mỹ có chứng chỉ UL và FM
  • Nhóm sử dụng khí HFC-227 ea – tương tự như FM-200 – xuất xứ Hàn Quốc – Đạt tiêu chuẩn KFI và TCVN

Hệ thống chữa cháy khí FM-200 và HFC

Là hệ thống chữa cháy bằng khí sạch, không dẫn điện, không phá hủy tầng ozone, không nguy hiểm cho người sử dụng; được sử dụng thay thế cho các hệ thống chữa cháy bằng Halon, CO2…

Hệ thống chữa cháy khí FM-200 xuất xứ Hàn Quốc được sử dụng để bảo vệ các khu vực đặt thiết bị điện tử viễn thông, nơi nghiêm cấm sử dụng các tác nhân dẫn điện, nơi có yêu cầu cao về an toàn của người sử dụng như:
– Trung tâm dữ liệu (Data Center)
– Phòng điều khiển
– Kho lưu trữ, thư viện
– Phòng máy phát điện, phòng biến thế

Hệ thống chữa cháy khí FM200 để đảm bảo an toàn gồm 2 phần chính là: báo cháy và xả khí tự động

Chữa cháy:

  1. Bình khí và các thiết bị xả khí (đầu kích hoạt xả khí, công tắc giám sát áp lực, đầu phun khí, đường ống dẫn khí)
  2. Hệ thống đường ống.
  3. Đầu phun khí.

 Báo cháy:

  1. Tủ điều khiển
  2. Hệ thống báo động (chuông báo cháy, đèn chớp và còi báo cháy)
  3. Thiết bị dò nhiệt, dò khói

A. Các chức năng chi tiết của một hệ thống chữa cháy khí FM200 – Hàn Quốc

Khi có yêu cầu trang bị hệ thống chữa cháy khí, vui lòng liên hệ với chúng tôi để được hỗ trợ miễn phí.  Các kỹ sư kinh nghiệm sẽ tư vấn và thiết kế hệ thống dập cháy hiệu quả và tiết kiệm nhất.



Bình mồi (Pilot Cylinder): ST-05.

Nạp ở nhiệt độ 21℃, 100bar(10.0MPa), kích bằng khí CO2 , được sử dụng để kích hoạt hệ thống. Đạt tiêu chuẩn Hàn Quốc (KS) và tiêu chuẩn Việt Nam (TCVN)

  Bình chữa cháy FM200

Nạp ở nhiệt độ 21℃, 223bar(22.3MPa) Thể tích khí 17.4㎥. Đạt tiêu chuẩn Hàn Quốc (KS) và tiêu chuẩn Việt Nam (TCVN)

Van kích hoạt: Xả khí N2 từ bình kích hoạt (pilot)

.

  Van đầu bình: Là van giảm áp để xả khí N2 từ các bình được nạp ở 21℃, 223bar (22.3MPa).

Van Kim: SVN 006

Phá hủy lá đồng tại miệng bình kích hoạt và mở van đầu bình.

  Van 3 đầu: SVN017

Dùng để xả khí trong các bình N2 và kiểm soát việc xả khí từ bình mồi (pilot).



Van chọn vùng: ST-SV

Trong trường hợp một ống góp khí được dùng để chữa cháy cho 2 khu vực trở lên, dùng van này để chọn vùng xả khí

  Ống góp mềm cho đầu phun: ST-125-04

Kết nối để dẫn khí từ bình đến ống góp, lắp cùng với van một chiều

Đầu phun khí (360 độ): ST-N

Xả khí vào khu vực cháy, có các lỗ để khống chế lưu lượng và thời gian xả khí.

  Đầu phun khí (180 độ): ST-N

Xả khí vào khu vực cháy, có các lỗ để khống chế lưu lượng và thời gian xả khí.

Van an toàn: ST-03

Bảo vệ ống góp khí khỏi nguy cơ vỡ do quá áp.



Van kiểm tra

Ngăn ngừa xả khí chữa cháy nhầm trong trường hợp bình kích hoạt bị rò khí.

Van một chiều: ST-01

Ngăn khí tràn từ ống góp vào bình kích hoạt.





Nút nhấn xả khí

Đồng hồ áp lực: ST-07

B. Hệ báo cháy với chức năng cảnh báo cháy sớm

Tủ điều khiển xả khí: FS5200

Tủ điều khiển nhận tín hiệu báo cháy từ các đầu dò khói, xử lý, kích hoạt điều khiển xả khí và điều khiển hệ thống báo động.



Đầu báo khói quang: FD8030

Đầu dò khói loại quang điện FD8030: truyền thông tin báo cháy về tủ trung tâm khi phát hiện tín hiệu khói chạm đến ngưỡng báo động

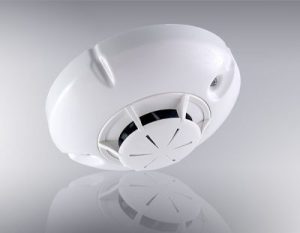

Đầu báo nhiệt cố định: FD8010

Đầu dò nhiệt (heat detector): phát hiện và truyền tín hiệu báo cháy về tủ trung tâm khi nhiệt độ chạm đến ngưỡng báo động

  Nút nhấn khẩn cấp báo cháy FD3050

Còi kèm đèn báo cháy: FD8204C

Chuông báo cháy và đèn chớp báo cháy loại chuyên dụng, báo động bằng âm thanh và tín hiệu trong trường hợp xảy cháy.

Âm lượng ở khoảng cách 30cm: 112dB
